переключатель УП 5402

переключатель УП 5402

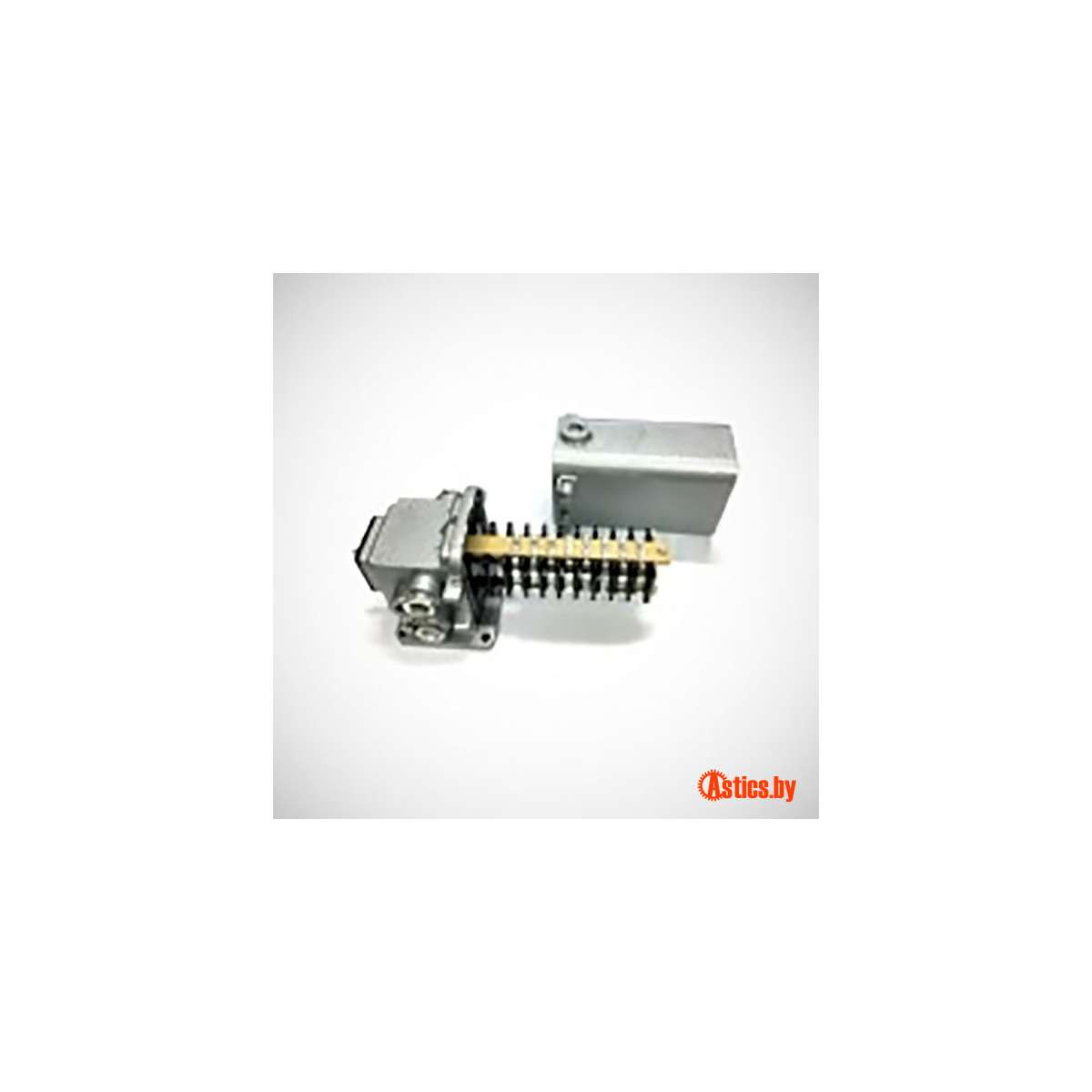

Универсальный переключатель УП5402 , 2-х секционный, закрытого исполнения

Sorry, no items left.

Универсальный переключатель УП 5402 Х1-ХХХ-ХХ, имеет следующею структуру обозначения:
УП - универсальный переключатель
5 - габарит, типоразмер
4 - закрытое исполнение - в корпусе
02 - 2 секции
Х1 - имеет буквенное обозначение (А, Б, В, Г, Е, Ж, И, К, Л, М, Н, С, Ф, У, Х)  способа фиксации или самовозврата рукоятки;

Способ фиксации
или самовозврата
Буквенное
обозначение



Фиксированное положение рукоятки, градусы




С самовозвратом в начальное положение

А -45--> 0 <--+45
Б -- 0 <--+45
В -45--> 0 --
Фиксация на положениях через 90 градусов

Г -- 0 +90
Е -90 0 +90
Ж -45 -- +45
Фиксация на положениях через 45 градусов И -- -- -- 0 +45 -- -- --
К -- -- -45 0 -- -- -- --
Л -- -90 -45 0 +45 +90 -- --
М -135 -90 -45 0 +45 +90 +135 --
Н -135 -90 -45 0 +45 +90 +135 +180
С -- -- -45 0 +45 -- -- --
Ф -- -90 -45 0 +45 -- -- --
У -- -- -45 0 +45 +90 -- --
Х -- -90 -45 0 +45 +90 +135 --

ХХХ - числовой номер диаграммы замыкания контактов и монтажной схемы
3; 23; 25; 28; 32; 33; 36; 44; 73; 112; 126; 187; 225; 261; 263; 272;  303; 393; 440; 470; 474; 512; 519
УП 5402 Схемы рис. 1
УП 5402 Схемы рис. 2
УП 5402 Схемы рис. 3
УП 5402 Схемы рис. 4
УП 5402 Схемы рис. 5

Х - климатическое исполнение переключателя У, Т, ХЛ и категория размещения 2, 3;

Универсальные переключатели УП 5402, выпускаются в следующих исполнениях:
УП 5402-Б3; УП 5402-И3; УП 5402-А23; УП 5402-Ж23; УП 5402-С23; УП 5402-Б25; УП 5402-И25; УП 5402-А28; УП 5402-Ф32; УП 5402-А33; УП 5402-Ж33; УП 5402-С33; УП 5402-А36; УП 5402-Ж36; УП 5402-С36; УП 5402-А44; УП 5402-Ж44; УП 5402-С44; УП 5402-Е73; УП 5402-Л73; УП 5402-А126; УП 5402-Ж126; УП 5402-С126; УП 5402-А187; УП 5402-А225; УП 5402-Ж225; УП 5402-С225; УП 5402-А261; УП 5402-Ж261; УП 5402-С261; УП 5402-Е263; УП 5402-Л263; УП 5402-Е272; УП 5402-Л272; УП 5402-С474; УП 5402-Г512; УП 5402-Ф519; УП 5402-Е112; УП 5402-А303; УП 5402-Ж303; УП 5402-С303; УП 5402-Е393; УП 5402-Л393; УП 5402-Е440; УП 5402-Л440; УП 5402-А470; УП 5402-Ж470; УП 5402-С470; УП 5402-А474; УП 5402-Ж474

Предлагаем купить универсальный переключатель УП 5402 в Минске по доступным ценам, доставка к заказчику в города Беларуси. На все вопросы, связанные с приобретением, получением консультации о технических и эксплуатационных характеристиках кулачковых переключателей УП5402, вам ответят наши менеджеры.

Характеристики

Серия
УП 5402
Величина номинально тока, А
16
Число полюсов
2 секции
Масса, кг
2.7

Особые артикулы

Скачать

gab-up

Габаритные, установочные и присоединительные размеры УП5300-5400

Скачать (1.79MB)

up5300-5400

Полное техническое описание переключателей УП-5300 и УП-5400

Скачать (3.92MB)
