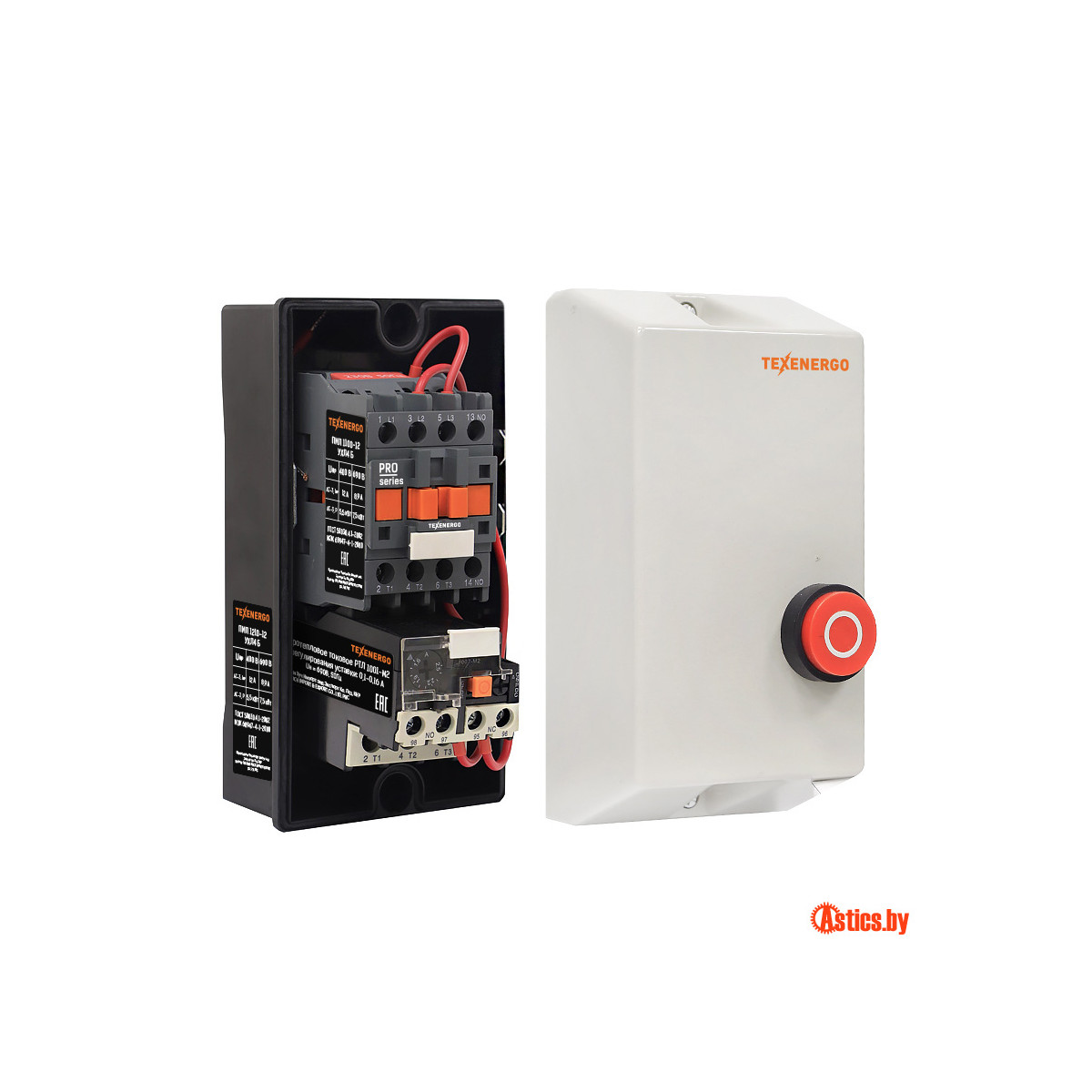

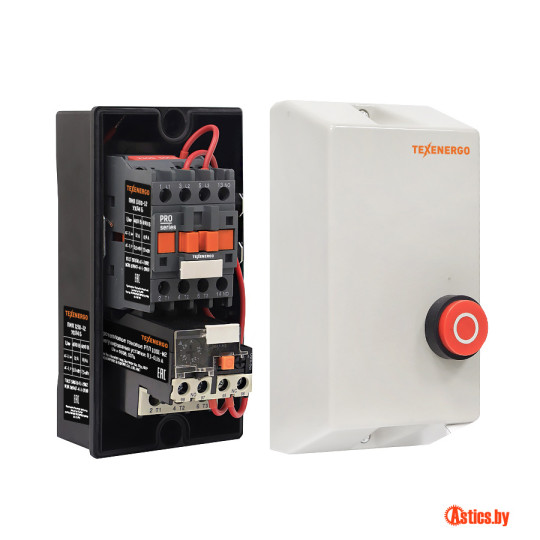

Пускатель ПМЛ-1210

Магнитный пускатель ПМЛ-1210, структура обозначения и основные технические характеристики:
ПМЛ - Серия пускателя
1 - величина пускателя, на номинальный ток 10А
2 - нереверсивный , с тепловым реле РТЛ на токи (0.1А-10А)
1 - степенью защиты IP54, без кнопок
0 - Число и исполнение контактов вспомогательной цепи, по умолчанию исполнение 1"3" (могут выпускаться в исполнениях: (1з+2р), (1з+4р), (2з+1р), (3з), (3з+2р), (5з)

На электромагнитные пускатели ПМЛ 1210, может быть установлена управляющая катушка на номинальное напряжение:
24В; 36В; 42В; 110В; 230В; 400В частоты 50 Гц;.

Магнитные пускатели ПМЛ-1210 могут быть прекрасной альтернативой для замены магнитных пускателей следующих серий:
ПМЛ-1210 (1з) для ПМ12-010210, ПМА-0220
ПМЛ-1210 (1з+2р) для ПМА-0228
ПМЛ-1210 (1з+4р) для ПМА-0222
ПМЛ-1210 (3з+2р) для ПМЕ-132, ПМА-0221
ПМЛ-1210 (5з) для ПМА-0223
ПМЛ-1210 (3з) для ПМА-0226
ПМЛ-1210 (2з+1р) для ПМА-0227

!!! ВАЖНО: При замене пускателей различных серий учитывайте габаритные и установочные размеры, они могут существенно отличаться.

Принципиальная электрическая схема контактора ПМЛ 1210

Пускатели ПМЛ-1210 применяются со следующими тепловыми реле РТЛ:
Реле эл. тепловое токовое РТЛ 1001 (0,1-0,16А)
Реле эл. тепловое токовое РТЛ 1002 (0,16-0,25А)
Реле эл. тепловое токовое РТЛ 1003 (0,25-0,4А)
Реле эл. тепловое токовое РТЛ 1004 (0.4-0.63А)
Реле эл. тепловое токовое РТЛ 1005 (0.63-1A)
Реле эл. тепловое токовое РТЛ 1006 (1-1.6A)
Реле эл. тепловое токовое РТЛ 1007 (1,6-2,5А)
Реле эл. тепловое токовое РТЛ 1008 (2,5-4А)
Реле эл. тепловое токовое РТЛ 1010 (4-6А)
Реле эл. тепловое токовое РТЛ 1012 (5,5-8А)
Реле эл. тепловое токовое РТЛ 1014 (7-10А)

Габаритные размеры ПМЛ 1210

Предлагаем купить пускатели, контакты и катушки ПМЛ-1210 по доступным ценам, доставка к заказчику в города Беларуси. На все вопросы, связанные с приобретением, получением консультации о технических и эксплуатационных характеристиках электромагнитных пускателей ПМЛ1210, вам ответят наши менеджеры.
